Fungsi Quick Drop Valve Bulldozer : Structure Komponen dan Cara Kerjanya

Quick Drop Valve Pada Bulldozer

Fungsi Quick drop valve pada bulldozer adalah untuk mempercepat pergerakan cylinder hidraulic dari atas ke bawah pada attachement blade guna menempatkan blade pada posisi untuk melakukan proses pendorongan material selanjutnya.

🚩 Structure Komponen Quick Drop Valve

1. Valve body
2. Spoll
3. Check Valve
4. Spring

🚩 Cara Kerja Quick Drop Valve

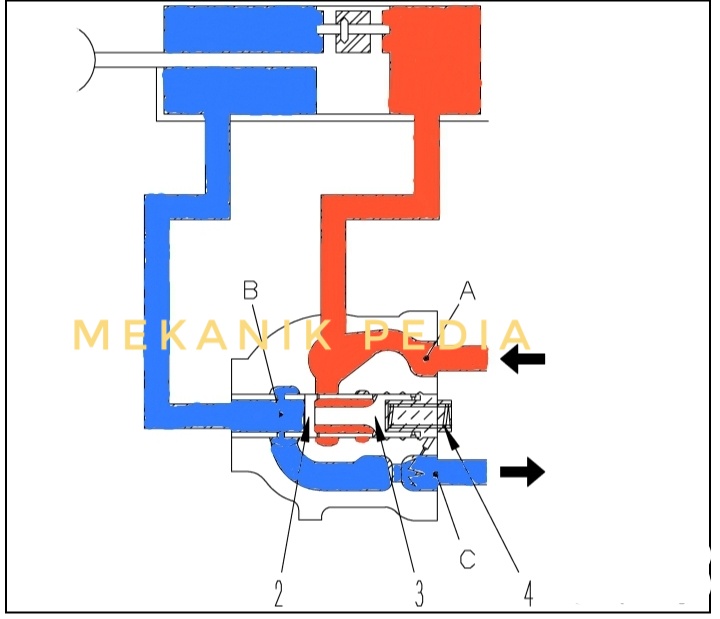

1. Start of lowering

Pada saat handel blade attachement di gerakkan turun pada saat unit operasi, oli pressure dari katup control masuk ke bagian bottom cylinder melalui port A dan mendorong piston. Sementara itu oli dari head cylinder di dorong keluar dari piston, masuk ke lubang valve B dan oli kemudian mengalir ke tanki melalui lubang C.

2. While Lowering

Dengan mengalirkan pressure oli dari cylinder head di alirkan ke port C melalui port B. Pada kondisi ini aliran oli dibatasi oleh orifice (a) yang ada di sepanjang line, sehingga menimbulkan perbedaan tekanan pada sebelum dan sesudah orifice. Pada saat terjadi diferential pressure lebih besar dari gaya pegas spring, itu akan menekan pegas dan menyebabkan pergerakan  spool dan check valve ke arah kanan.

Ketika spool dan check valve telah bergerak, sebagian oli akan mengalir dari head cylinder ke tanki melalui saluran bottom cylinder bersama dengan oli dari valve control. Dengan demikian, kecepatan gerakkan cylinder akan bertambah sesuai dengan jumlah oli yang mengalir ke bottom cylinder dan mengurangi terjadinya vakum pada bottom cylinder.

🚩 Problem yang sering muncul :

1. Cylinder turun sendiri pada saat operasi

• Apabila di jumpai masalah cylinder turun sendiri pada saat operasi, hal itu bisa terjadi bila spring pada quick drop valve patah.
• Terjadi internal leaking pada cylinder lift blade yang disebabkan kerusakan pada seal piston

2. Cylinder lift blade lambat naik atau turun

• Apabila di jumpai masalah cylinder lift lambat naik dan turun. Ha itu bisa disebabkan oleh spool valve pada quick drop jammed.
